100 km de longo alcance FHSS Frequência de salto Tactical UAV Data Link MANET AES256
Introdução
O MANET9401 é um transceptor robusto MANET (Mobile Ad Hoc Network) especialmente concebido para transmissão de dados de vídeo UAV.Suporta FHSS (Frequency Hopping) e IFS (Intelligent Frequency Selection)Oferece uma potência total de 4 watts. É ideal para uma variedade de implantações de malha tática, como Segurança Pública, Polícia Armada, Controle de Incêndio e Militar.A sua capacidade multi-hop pode aumentar em grande parte a distância de transmissãoA taxa de transferência de dados de até 56 Mbps permite transmitir vídeo, dados e áudio ao mesmo tempo facilmente.A encriptação AES256 garante a segurança da transmissão de dados.
Características
■ Suporte à rede móvel ad hoc (MANET)
■ Frequência 1300-1500MHz (70MHz-6GHz personalizável)
■ Suporta FHSS e IFS (Seleção Inteligente de Frequência)
■ Suporte à encriptação AES256
■ Potência de saída 2x2W
■ Taxa de transferência de dados até 56 Mbps
■ Suporta até 32 nós
■ Suporta GPS/BD/GLONASS (GNSS)
■ Transmissão de dados IP totalmente transparente
■ Suporte à gestão de software Web e PC
■ Com entrada HDMI
Especificações
| Parâmetros de RF | |
| Frequências padrão | 1300-1500 MHz (70MHz-6GHz personalizáveis) |
| Largura de banda do canal | 2.5M/5M/10M/20MHz (40MHz opcional) |
| Forma de onda de RF | TDD-COFDM (2T2R) |
| Potência de saída | 2x2W, 1dBm de passo ajustável |
| Seja sensível | -100 dBm@2,5 MHz |
| Tipo de modulação | BPSK/QPSK/16QAM/64QAM (adaptivo) |
| FHSS | Opcional (> 1000 saltos/s) |
| IFS | Opcional |
| Parâmetros de rede | |
| Tamanho da rede | Até 32 nós |
| Capacidade de múltiplos saltos | 15 saltos (mensagem curta); 10 saltos (voz); 8 saltos (vídeo) |
| Distância |
70-120 km (LOS ar-ar) 30 a 50 km (LOS de solo a solo) |
| Taxa de dados | Até 28Mbps@10MHz e 56Mbps@20MHz |
| Retardo | 7ms@2,5MHz/hop |
| Velocidade de movimento | > 1000 km/h |
| Horário de início | 27s |
| Posição | GPS/BD/GLONASS (GNSS) |
| Tempo de acesso à rede | < 1s |
| Extensão da rede | AP WIFI |
| Parâmetros elétricos | |
| Tensão de funcionamento | 12-36V DC |
| Consumo de energia | ≤ 25 W |
| Fisica/Ambiente | |
| Peso | 475 g |
| Dimensões | 120*90*40 mm |
| Trabalho temporário. | -40°C~70°C |
| Interface | |
| Interface LAN | *1 |
| Interface em série | RS232*1 (ou TTL) |
| Interface de vídeo | Mini HDMI*1 |

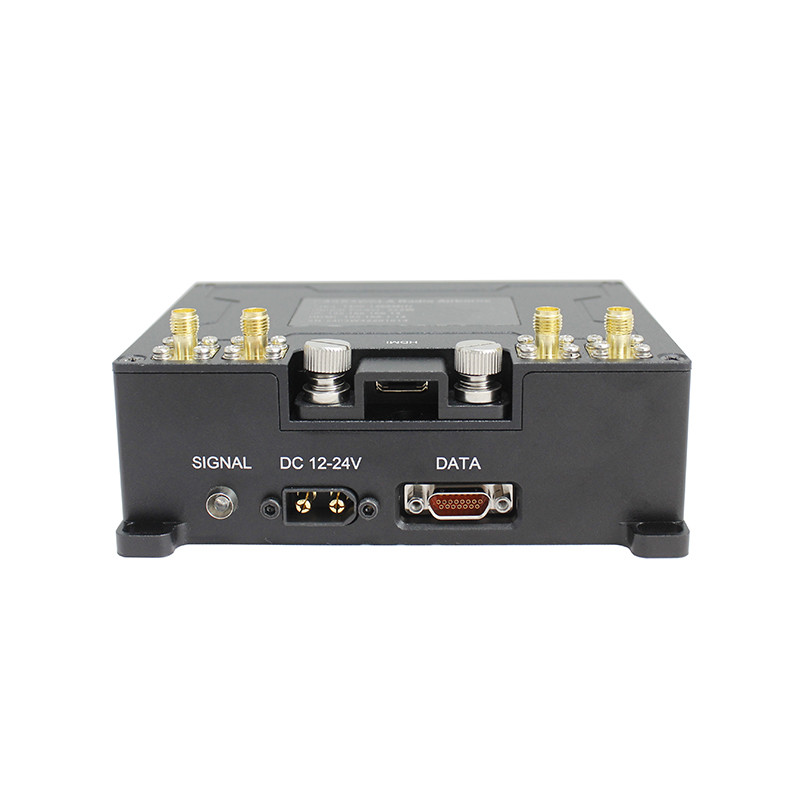

Descrição da interface
1 Interface de antena MESH-2, SMA F
2 Interface de antena WIFI/LoRa, SMA F
3 interface de entrada HDMI, Mini HDMI
4 Interface de antena GPS, SMA F
5 Interface de antena MESH-1, SMA F
6 Furo de montagem x4
7 Interface LAN/TTL (conector J30J-15TJ, PIN 1, 2, 3 e 4 para LAN, PIN 5, 6 e 7 para TTL GND, TX e RX)
8 Interface de entrada de energia (XT60)
9 Indicador de sinal
| SNR | Qualidade do link | Cor de topologia |
| RNV ≥ 17 | Excelente. | Verde profundo |
| 12 ≤ SNR < 17 | Muito bem. | Verde claro |
| 7 ≤ SNR < 12 | Está bem. | Amarelo |
| 2 ≤ SNR < 7 | Médio | Laranja |
| -10 < SNR < 2 | Mal. | Vermelho |
| SNR = -10 | Desligado | N/A |
