Receptor de Vídeo COFDM Montável em Rack 1U com Criptografia AES256 de Alta Segurança
Introdução
O MANET1302-W é um receptor de vídeo sem fio COFDM multifuncional montável em rack, especialmente projetado para vigilância por vídeo governamental, aplicação da lei policial, controle de fronteira, segurança interna e aplicações de transmissão de vídeo de comando. Ele vem em um gabinete 1U/2U, sendo a solução ideal para estabelecer links de vídeo sem fio robustos em todos os ambientes, incluindo ambientes móveis de alta velocidade e urbanos.
Recursos
■ Modulação COFDM avançada e codificação H.264
■ Suporta saídas HDMI e CVBS
■ Baixa latência do sistema (60-100ms)
■ Forte capacidade anti-interferência
■ Recepção de diversidade para alta sensibilidade de recepção
■ Design montável em rack para fácil instalação
■ Gabinete robusto em liga de alumínio
Especificação
| Características de Transmissão | |
| Modulação | COFDM |
| Tipo de Modulação | QPSK(4QAM), 16QAM, 64QAM |
| Frequência de Operação |
300MHz-860MHz (Padrão 690-710MHz) 860MHz-2.7GHz para personalização |
| Largura de Banda de RF | 1.25/2.5/6/7/8MHz |
| FEC | 1/2, 2/3, 3/4, 7/8 |
| Intervalo de Guarda | 1/4, 1/8, 1/16, 1/32 |
| Sensibilidade de Recepção | -106dBm |
| Características de Dados | |
| Saída de Vídeo |
HDMI (1080P/1080i/720P/720i…) CVBS (720*576@PAL & 720*480@NTSC) |
| Codificação de Vídeo | H.264 |
| Interface MIC | Conector de aviação de 4 pinos |
| Interface RF | N F (50Ω, recepção de diversidade de canal duplo) |
| Interface de Armazenamento |
Cartão TF (FAT32, máx. 128G, não incluído) USB para armazenamento de vídeo externo |
| Método de Controle de Parâmetros | Painel de controle digital LED |
| Criptografia | AES de 256 bits (senha definida pelo usuário) |
| Características Elétricas | |
| Tensão de Operação | AC 220V, DC 12V |
| Corrente de Operação | 1.55A (@12V) |
| Características Físicas | |
| Dimensões | 441x250x45mm (1U) |
| Peso | 3kg |
Painel Frontal
① Botão Liga/Desliga
② Painel de Controle LED

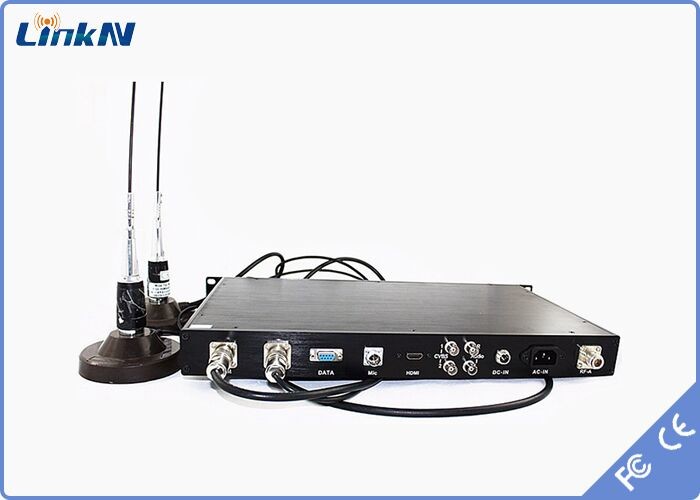

Painel Traseiro
① Interface de Antena para Vídeo, N Macho
② Interface de Antena para Vídeo, N Macho
③ Interface USB para Armazenamento de Vídeo Externo
④ Botão OSD
⑤ Botão REC
⑥ Indicadores LED para OSD & REC (Verde) e Energia (Vermelho)
⑦ Conector Fêmea BNC para Saída de Vídeo
⑧ Conector Fêmea BNC para Saída de Áudio L
⑨ Slot para Cartão TF (FAT32, Máx. 128G)
⑩ Conector Fêmea BNC para Saída de Áudio R
⑪ Conector Fêmea HDMI para Saída de Vídeo
⑫ Conector Fêmea DB9 para Dados (Opcional)
⑬ Interface MIC, Conector de Aviação de 4 pinos (Opcional)
⑭ Interface de Entrada de Energia, Jack DC 12V
⑮ Interface de Entrada de Energia, Jack AC 220V
⑯ Interface de Antena para Dados, N Macho (Opcional)
Cenário de Aplicação
Aplicação
Vantagens do COFDM
A modulação COFDM possui resistência muito forte à atenuação. A modulação COFDM permite a transmissão do usuário final para múltiplos subportadoras, e o sinal pode ser mantido por muito mais tempo do que o sinal mantido em um sistema de portadora única, portanto, o COFDM tem uma resistência mais forte a ruído de impulso e atenuação rápida de canal. O COFDM tem maior utilização de frequência e permite a sobreposição de ondas de subportadoras ortogonais como subcanais, em vez do uso tradicional de bandas de guarda separando os subcanais, portanto, melhora a eficiência de frequência e maximiza o uso dos recursos de espectro.
Para transmissão de dados de alta velocidade, o COFDM possui seu mecanismo de modulação auto-adaptável que permite que as subportadoras escolham diferentes métodos de modulação como QPSK, QAM, 16QAM ou 64QAM de acordo com diferentes condições de canal e ruídos de fundo. Se as condições forem boas, ele se adapta à modulação de alta eficiência; se as condições forem ruins, ele se adapta à modulação anti-interferência. Assim, ele pode se adaptar de forma confiável a uma transmissão de dados de alta velocidade.
Possui forte capacidade de Interferência Inter-Símbolo (ISI). A ISI é a principal interferência além do ruído nas comunicações digitais. O COFDM, usando o prefixo cíclico, tem forte capacidade de combate à ISI.
Facilidade de uso em combinação com uma variedade de outros métodos. O COFDM pode ser usado como método de modulação; além disso, pode ser facilmente combinado com muitos tipos de tecnologia de acesso múltiplo, fornecendo acesso para múltiplos usuários ao mesmo tempo. Você pode permitir que múltiplos usuários utilizem simultaneamente a tecnologia de informação COFDM para transmissão.
Aplicações do Dispositivo COFDM
A modulação COFDM resolveu os problemas difíceis de transmissão sem fio "Não-Visada" e "Móvel" quando a taxa é superior a 2Mbps, portanto, tem sido amplamente aplicada em comunicações móveis, sistemas de transmissão e monitoramento de vídeo, como projeto de radiodifusão de áudio digital (DAB), radiodifusão de TV de alta definição (HDTV), Cuidados de Saúde, Comunicação Móvel (CDMA + OFDM), redes locais sem fio (IEEE 802.1la), acesso sem fio de banda larga (BWA), vídeos de alta qualidade em monitoramento em tempo real (, radiodifusão, segurança, defesa marítima e outras indústrias).
Transmissão Sem Fio Móvel de Alta Velocidade em Tempo Real
O sistema pode coletar vídeo, voz, dados, etc. de cenas de emergência em tempo real via rede de comunicação pública ou sistema de rede de comunicação privada entregue a cada centro de comando. Oficiais de todos os níveis de comando podem entender a situação diretamente do computador para tomar medidas eficazes em comando em tempo real. Portanto, é amplamente aplicado a serviços de emergência para desastres naturais. O sistema pode ajudar a economizar muito tempo de processamento e reduzir as perdas causadas por desastres.
Transmissão Sem Fio Marítima em Tempo Real
O monitoramento em tempo real de transmissão sem fio marítima é bom para defesa costeira, marítima, inspeção portuária e outras indústrias. O monitoramento em tempo real da zona de vigilância marítima pode ser manipulado durante todo o processo com vídeo ao vivo, voz, dados e controle. Este sistema pode ajudar a tornar o comando e monitoramento marítimo com melhor eficiência.
Transmissão de Vídeo ao Vivo para Radiodifusão
Ao transmitir ao vivo jogos esportivos, a clareza do vídeo pode ser muito melhorada pela transmissão COFDM.
Sistema Público de Comunicação Móvel
O IEEE 802.1la já está de olho na banda de 5GHz e fornece transmissão de dados de alta velocidade por OFDM.
Como conclusão, a modulação COFDM resolveu os problemas difíceis de transmissão sem fio "Não-Visada" e "Móvel" quando a velocidade é superior a 2Mbps. O COFDM pode capturar vídeos em alta velocidade e transmitir vídeos em tempo real de alta qualidade, permitindo que os usuários ganhem liberdade excepcional em coleta de notícias, transmissão ao vivo e aplicações de monitoramento em tempo real.
Perguntas Frequentes
P1: Vocês são um fabricante ou uma empresa de trading?
Somos um fabricante profissional especializado em sistemas de transmissão sem fio.
P2: Por que devo escolher vocês?
Você obterá preço competitivo, qualidade de primeira linha, serviço satisfeito e longa garantia.
P3: Que tipo de serviço de produto posso ter?
Serviço OEM e ODM.
P4: Que tipo de garantia vocês oferecem?
Oferecemos garantia de um ano e manutenção vitalícia.
P5: Quais são os termos de pagamento?
Aceitamos transferência bancária, PayPal ou pagamento em dinheiro.
P6: Embalagem e Envio?
Caixa de papelão marrom neutra e envio via DHL, FedEx, UPS, TNT ou por via aérea/marítima.
P7: Quanto tempo para entrega?
1-3 semanas para modelo regular e 3-5 semanas para modelo personalizado.
P8: Posso pedir 1 amostra para teste?
Sim, aceitamos pedidos de amostra, amostras mistas são aceitáveis.
P9: Vocês têm algum limite de MOQ?
Sem limite, 1 unidade é aceitável.
P10: É permitido imprimir meu logotipo no produto?
Sim, por favor, informe-nos formalmente antes da produção e confirme o design primeiro
