AES256 20km MIMO Módulo de Link de Dados UAV
Introdução

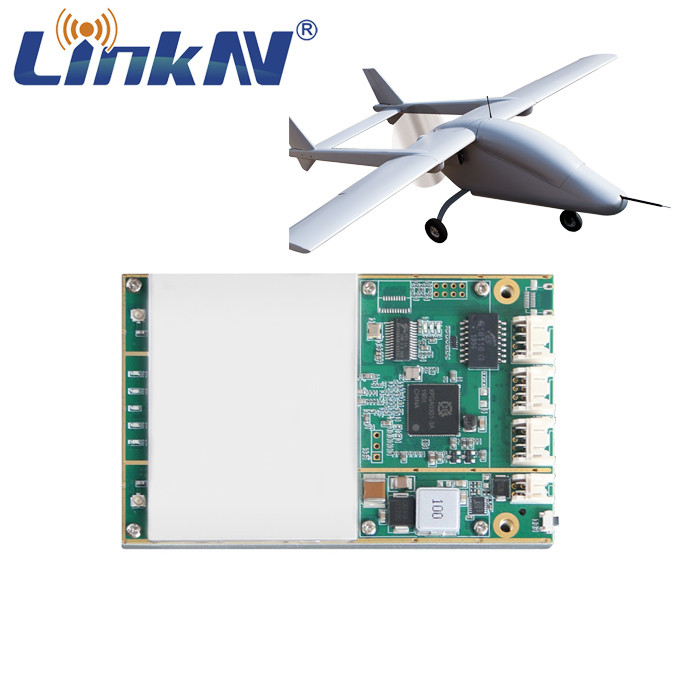

O MANET6306-W é um módulo de rádio IP MeSH que opera na banda de 1.4GHz. Ele apresenta taxa de dados de 82Mbps e criptografia AES, sendo muito adequado para captura de vídeo no local e podendo ser amplamente utilizado em aplicações UAV/UGV/USV e comunicações de emergência nas áreas de proteção contra incêndio, resgate, vigilância e polícia.
Recursos
■ Frequência de 350MHz-3.8GHz personalizável
■ Rede Ad Hoc MIMO dual-channel
■ Taxa de dados de até 82Mbps
■ Com acesso Wi-Fi de 2.4G
■ Suporta criptografia AES256
Especificação
| Frequência | 1430±30MHz (587±25MHz, 5MHz por passo) |
| Largura de Banda RF | 2M/5M/10M/20M/40MHz |
| Canal RF | 2T2R |
| Sensibilidade de Recepção | -97dBm Máx. |
| Interface RF | IPX*2 |
| Interface Wi-Fi | IPX*2 |
| Interface LAN | LAN*2 |
| Interface USB | USB*2 |
| Interface Serial | TTL*2 |
| Taxa de Transferência Máxima | 82Mbps@40MHz |
| Modulação |
OFDM: DSSS/CCK BPSK/QPSK COFDM: BPSK/QPSK/16-QAM/64-QAM |
| Gerenciamento | WebUI |
| Taxa de Baud | 1200bps~115200bps (Padrão 115200bps) |
| Criptografia | AES256 |
| Entrada de Energia | 12V-26V DC |
| Dimensões | 105x63x17mm (C x L x A) |
| Peso | 140g |
| Umidade de Trabalho | 5% ~ 95% (Sem condensação) |
Parâmetros RF
Descrição da Interface
① Interface RF – U.FL (IPX macho)
② Interface RF – U.FL (IPX macho)
③ Porta Ethernet para codificador/decodificador HDMI
De cima para baixo, da esquerda para a direita:
| +5V | GND | RX+ | TX+ |
| +5V | GND | RX- | TX- |
④ TTL USB1
De cima para baixo, da esquerda para a direita:
| GND | TXD2/USB_D3- | RXD2/USB_D3+ | +3.3V |
| GND | TXD1 | RXD1 | +.3.3V |
⑤ LAN 5V+1
De cima para baixo, da esquerda para a direita:
| GND | GND | 5V | 5V |
| RX+ | RX- | TX+ | TX- |
⑥ LED USB2
De cima para baixo, da esquerda para a direita:
| GND | USB_D+ | USB_D- | +5V |
| S1 | S2 | S3 | S4 |
⑦ Porta de Alimentação
De cima para baixo, da esquerda para a direita:
| +12V | GND |
| +12V | GND |
⑧ Botão de Reset
Comunicação Serial
Por favor, use um cabo adaptador serial USB para TTL de 3.3V para conectar seu computador e o módulo (TTL-1),
Em sua ferramenta de depuração serial, selecione a porta serial correta e as outras configurações são as seguintes:
Baud: 115200bps
Dados: 8 Bits
Paridade: Nenhuma
Parada: 1 Bit
Dimensões
Aplicação
