LKAV3621 320mw 15km Comunicação Militar UAV Drone vídeo IP MESH Data Link

LKAV3621 320mw 15km Drone Drone vídeo IP MESH Data Link

Introdução

O LKAV3621 é um rádio OFDM IP de tamanho mini que funciona nas faixas de 800 MHz, 1.4 GHz e 2.4 GHz, com tecnologia de salto de frequência (FHSS) para garantir boa estabilidade mesmo em condições de movimento rápido.Suporta taxa de dados de até 30 Mbps e alcance de transmissão de até 10-20 km ar-terra, é ideal para aplicações de transmissão sem fio de longa distância e de alto fluxo de dados, como vigilância/UAV/USV/robotica.

Características

■ Modulação TDD-OFDM

■ Suporta 3 bandas (800HMz/1,4GHz/2,4GHz)

■Suporta FHSS dentro de cada faixa

■1,4/3/5/10/20MHz largura de banda de cinco canais

■Trasmissão máxima de 30Mbps@20MHz

■Suporta transmissão um-a-um e um-a-muitos

■ Suporta simultaneamente dados em série e vídeo

■Durante 10 a 20 km (ar-terra)

■Interface Web para gestão

■Encriptação AES128 (definida pelo utilizador)

■Controle de fluxo de ligações ascendentes e descendentes

■Tamanho compacto e peso leve

■Cabinas de liga de alumínio resistentes

Especificações

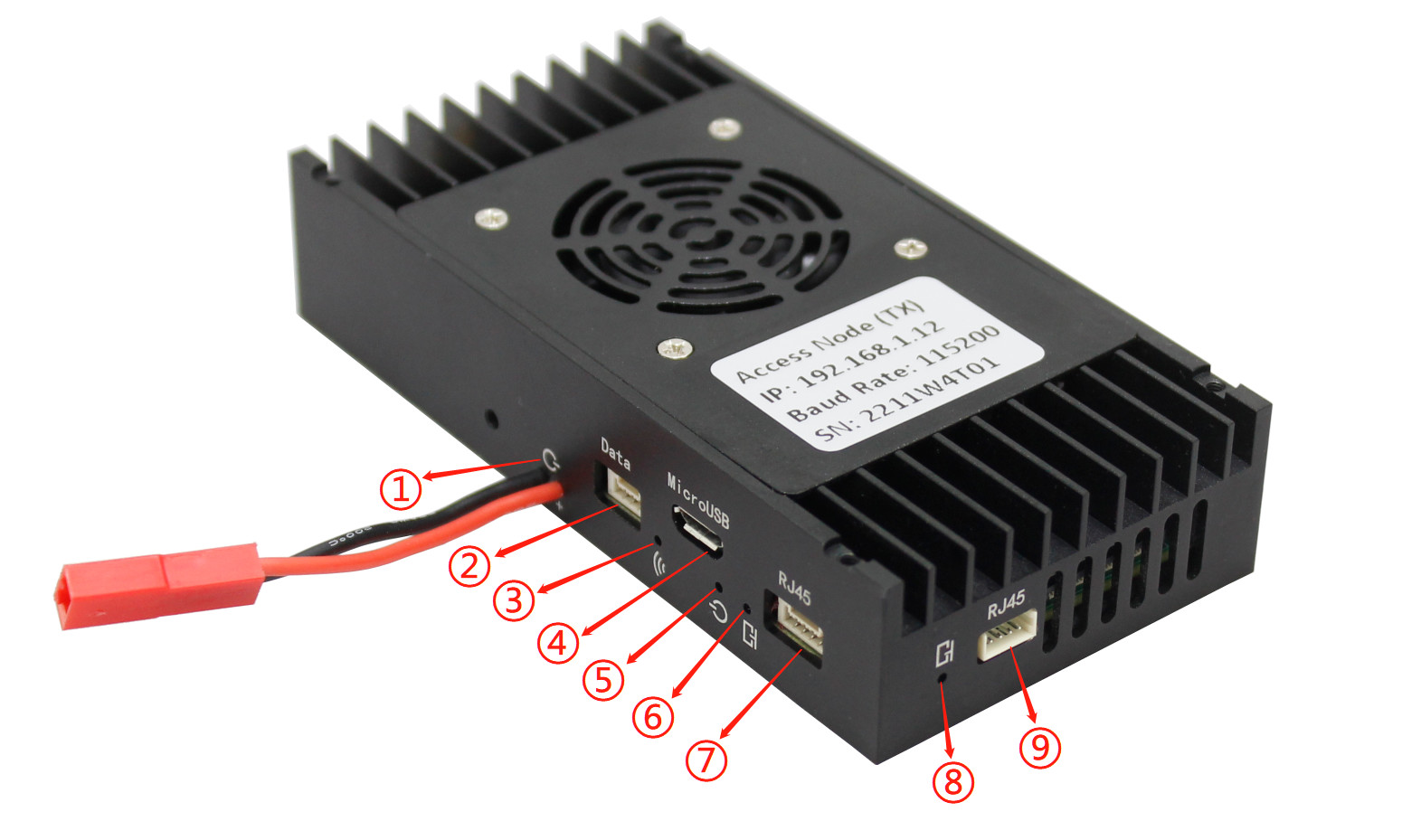

Vista da frente

1 Cabos de alimentação - linha de entrada de alimentação, vermelho VDD, preto GND

2 Portos de dados UART (GND, Rx, Tx)

3 Link Status Indicator - Quando o dispositivo funciona como um nó de acesso, se a conexão com o nó central for normal, o indicador estará sempre ligado.Este indicador está desligado..

4 Micro USB Port - Para manutenção do software do dispositivo.

5 Indicador (vermelho) de potência - Sempre ligado durante o funcionamento normal.

6 Indicador para a porta Ethernet 2

7 Porta Ethernet 2 (RN, RP, TN, TP) - As portas Ethernet 1 e 2 são conectadas internamente.

8 Indicador para a porta Ethernet 1 Flares de acordo com o fluxo de dados quando funciona normalmente.

9 Porta Ethernet 1 (RP, RN, TP, TN) - As portas Ethernet 1 e 2 são conectadas internamente.

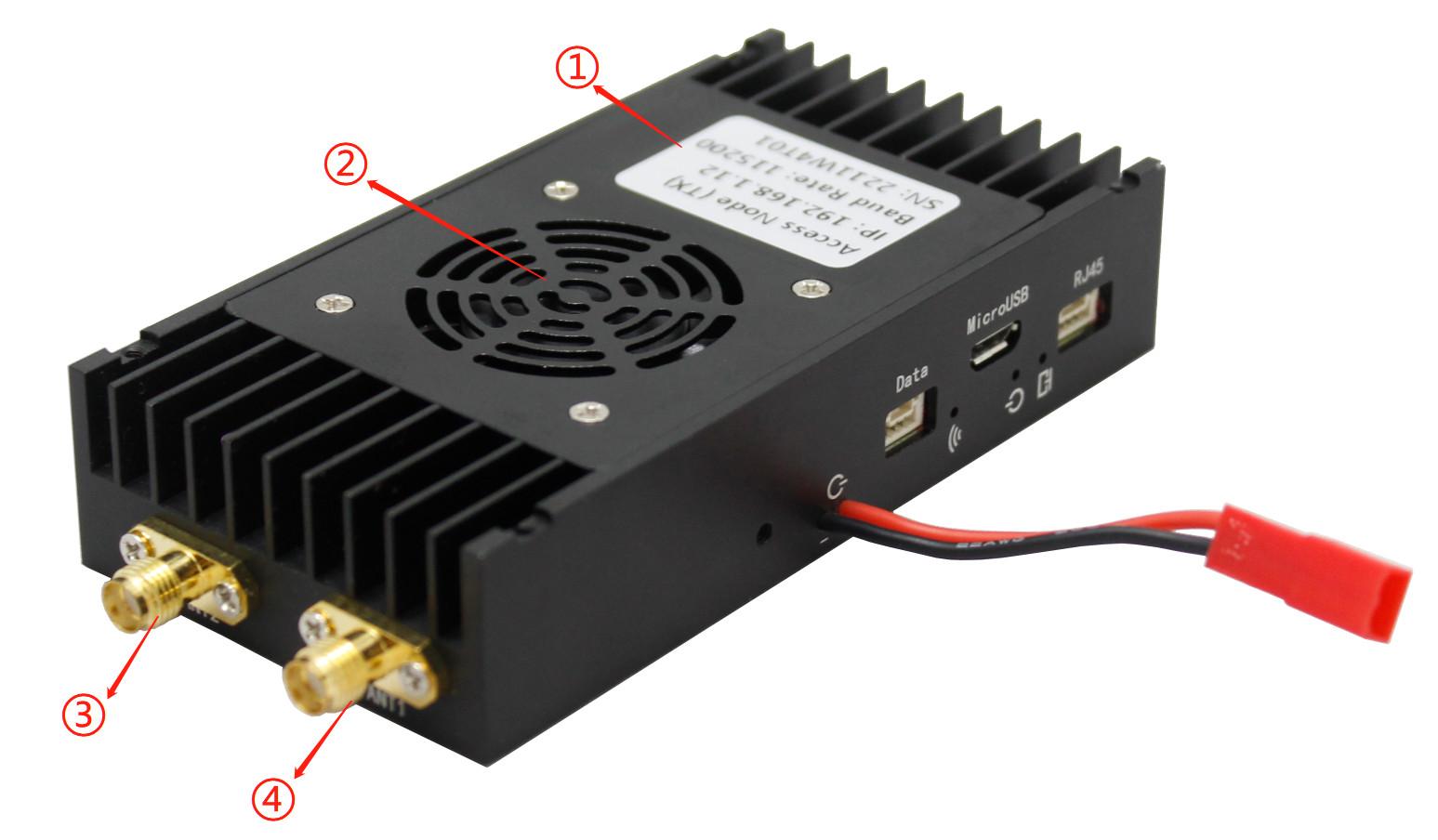

Visão traseira

1 Rótulo do produto

2 Entrada de ar - para o ventilador de arrefecimento

3 ANT2 Port - Antenna auxiliar, funciona como recepção auxiliar, não transmite.

4 ANT1 Porta Antenna principal, modo de trabalho TDD transmissão/recepção.

Comunicação em série

Por favor, use um cabo de adaptador USB para TTL serial 3.3V para conectar o computador e o dispositivo (TTL)

Na sua ferramenta de depuração serial, selecione a porta serial correta, e outras configurações são as seguintes:

Baud: 115200bps

Dados: 8 bits

Paridade: Nenhuma

Paragem: 1 bit

Notas de aplicação

Pode realizar comunicação sem fio bidireccional de longa distância, comunicação bidireccional ponto a ponto ou comunicação bidireccional ponto a ponto.Se a comunicação entre dois nós de acesso precisar ser transferida através do nó central, cada nó está na mesma rede local sem fios e todos os nós de acesso comunicam com o nó central para partilhar a largura de banda sem fios,e o dispositivo atribuir automaticamente a taxa do sistema uniformementeA transmissão de dados do nó central para o nó de acesso é chamada de downlink, e a transmissão de dados do nó de acesso para o nó central é chamada de uplink.Na comunicação ponto a ponto ou ponto a vários pontos, o downlink e o uplink compartilham a largura de banda sem fio. Quando o dispositivo é enviado, a configuração padrão é a razão da taxa de uplink para a taxa de downlink = 4:1Por conseguinte, se utilizar o dispositivo para transmitir vídeo da câmara IP, a câmara IP deve estar ligada ao nó de acesso.O dispositivo irá automaticamente e dinamicamente ajustar a taxa de transmissão sem fio de acordo com o fluxo de dados transportadosQuando a quantidade de dados transportados é menor, a distância de transmissão será maior nas mesmas condições.é possível aumentar a distância de transmissão sem fio reduzindo adequadamente a taxa de bits de codificação de vídeo da câmera IP.

Aplicação

Conteúdo da embalagem

Apenas para referência, sujeito a alterações para cada projeto.
