LKAV1649 COFDM HDMI CVBS Módulo de transmissor de vídeo
Introdução

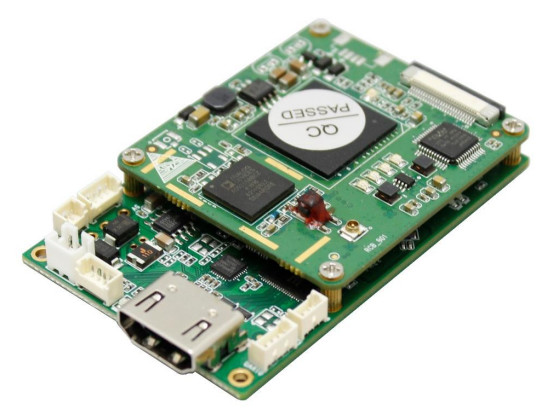

O TX1649 é um módulo de placa de transmissor de vídeo mini COFDM de baixa latência projetado para capturar
O sistema de transmissão de vídeo em tempo real, de alta qualidade, possui entradas HDMI e CVBS.
Transmissão de vídeo HD
Características
- HDMI e CVBS de entrada de vídeo dupla
1080p até 60fps
- Frequência de larga amplitude de 200 MHz a 2,7 GHz
¢ 180 ms de baixa latência de ponta a ponta
H.264 CODEC
¢ Encriptação AES256
️ Mini-dimensão e peso leve
Especificações
| Modulação |
QPSK ((4QAM), 16QAM, 64QAM |
| Frequência |
200MHz-2.7GHz ((Default 700MHz) |
| Potência de saída |
1 watt |
| Largura de banda de RF |
2/4/6/8MHz |
| FEC |
1/2,2/3,3/4,5/6,7/8 |
| Intervalo de vigilância |
1/4, 1/8, 1/16, 1/32 |
| Entrada de vídeo |
HDMI:1080p/1080i |
| CODEC |
H.264 |
| Interface de RF |
IPEX Fêmea |
| Controle de parâmetros |
Usando o programador USB |
| Criptografia |
AES256 (password definida pelo utilizador) |
| Tensão de funcionamento |
DC 7v-30V ((12V Óptimo) |
| Corrente de trabalho |
< 0,2 A ((@ 12 V) |
| Consumo de energia |
2.4W |
| Peso |
21 g |
| Dimensões |
70*45*11 mm |
| Temporário de trabalho |
-20°C+70°C |

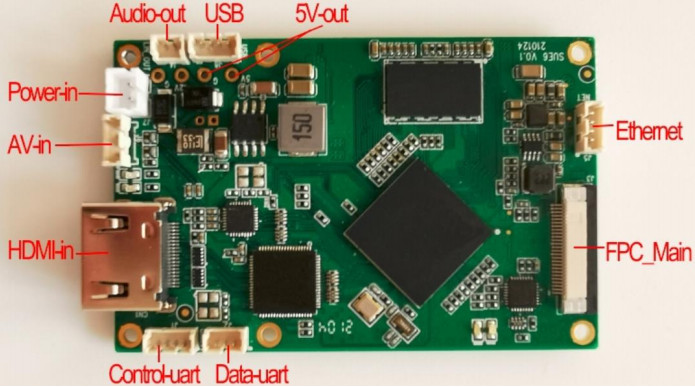

Descrição da interface
HDMI:Entrada HDMI.
AV-in:Entrada CVBS, de 4 pinos

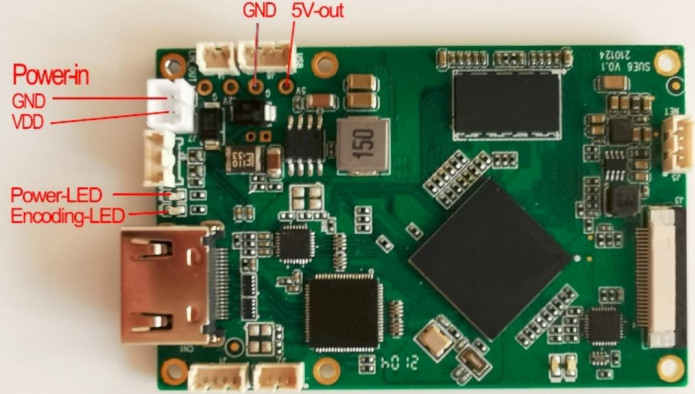

Alimentação:Entrada de energia, DC 7-30V, 2 pinos.
Saída de áudio:Saída de áudio, alinhamento.
LED de potência:Indicador de energia, vermelho, sempre depois de ligar.
LED de codificação:Indicador de codificação de vídeo, verde, piscará quando a codificação de vídeo estiver em curso.a captura de vídeo front-end falha)

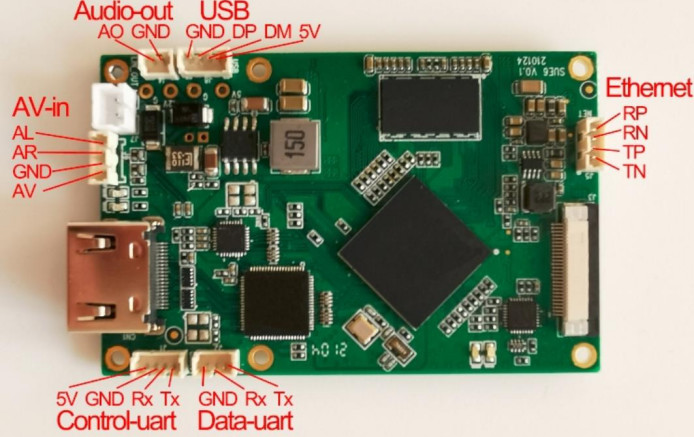

AV-in:AL, AR, GND, AV.
Controle-UART:Portão de série para configuração dos parâmetros da placa, tomada de 4 pinos de 1,25 mm. Pode ser ligado ao programador USB ou a outros computadores superiores.
Data-UART:Portão serial de dados, tomada de pitch de 3 pines de 1,25 mm. A taxa de baud e outros parâmetros podem ser configurados através do CFG-UART.A porta serial de dados é utilizada para transmissão de dados transparentes unidirecionais..
USB:Soquete de 4 pin de 1,25 mm, usado para atualização e manutenção de software.
