LKAV7903 40dBm de alta potência 4G-LTE MIMO Transmissão de vídeo IP MESH Radio

Rádio IP MESH robusto Integra Estação Base 4G-LTE 40dBm Criptografia AES256 de Alta Potência

Introdução

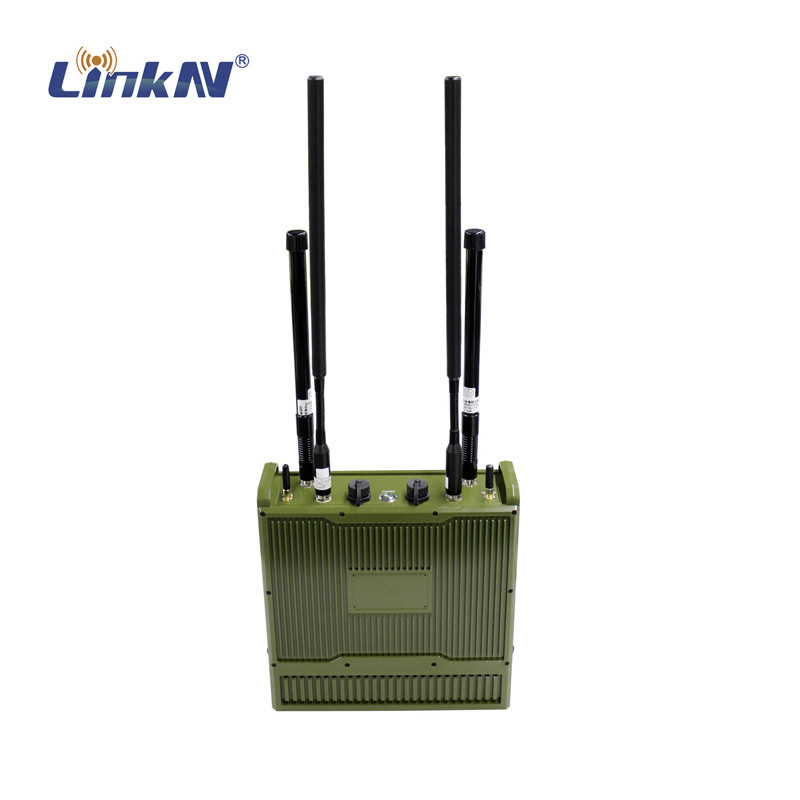

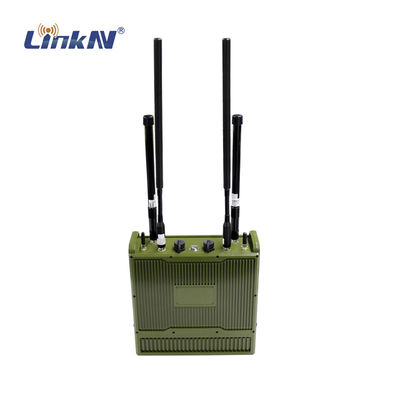

O MANET7903 é um rádio IP66 MESH de alta potência de 40dBm que integra estação base 4G LTE, GPS / BD e WIFI 2.4G.Pode fornecer cobertura de rede pública 4G no local de emergência e acesso à Internet para telefones celularesO módulo MESH é utilizado para ligação backhaul sem fio do módulo 4G LTE, como ligações à estação de satélite remoto portátil ou equipamento de transmissão da rede de backbone terrestre.Com bateria com cinto para fácil substituiçãoPode ser aplicado a vários cenários, como busca e resgate de emergência, controle de incêndio, etc.

Características

■ Alta largura de banda MESH de até 82 Mbp

■ Dados de alta velocidade baseados na tecnologia 3GPP LTE

■ Projeto integrado da banda base e da radiofrequência

■ Encriptação AES256 de alta segurança

■ Sistema de gestão de rede potente

■ Suporta WiFi 2.4G e GPS/BD

■ Transmissão de dados duplex IP completa e transparente

■ Rede flexível e implantação rápida

■ Projeto militar resistente a três resistências IP66

■ Operação e manutenção convenientes

■ duração da bateria até 4 horas

Especificações

Dimensões

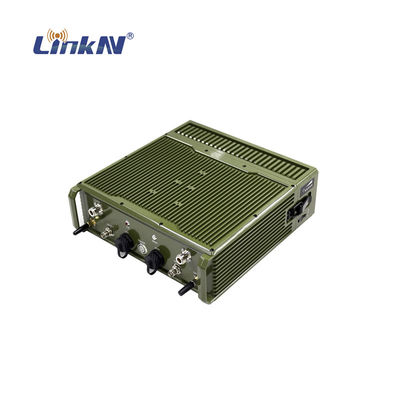

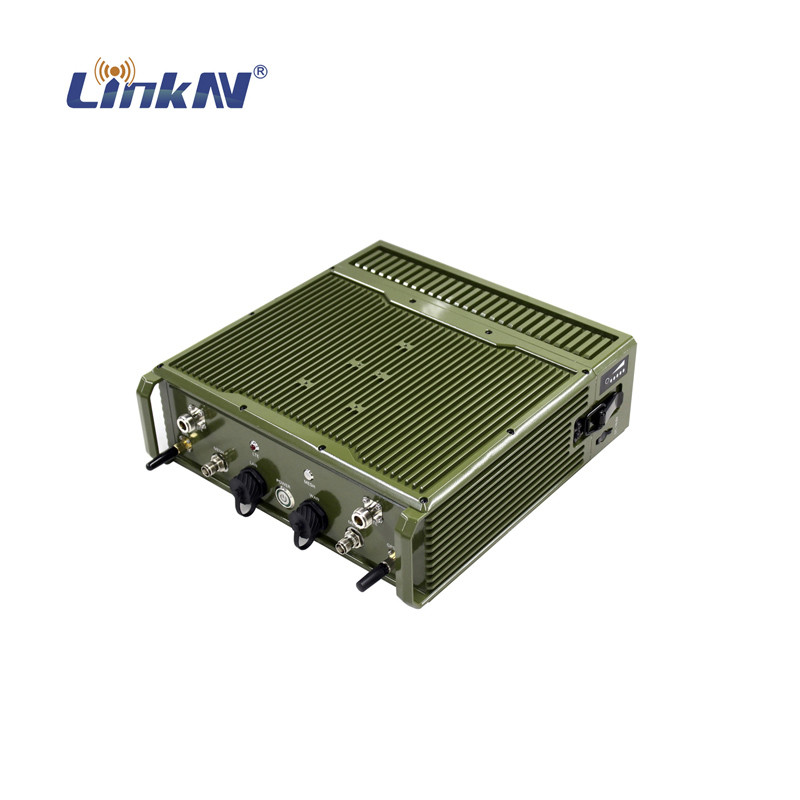

Descrição do painel

1 Interface de antena LTE-1

2 Indicador de estado LTE

Indicador de sinal 3 MESH

4 Interface de antena LTE-2

5 Interface de antena WIFI

6 Interface de antena MESH-1

7 Interface LAN (RJ45)

8 Apertar o botão de alimentação

9 Interface WAN (RJ45)

10 Interface de antena MESH-2

11 Interface GPS/BD da antena

12 Porta de carregamento

13 Fivela da bateria

14 Indicador da bateria

Diagrama de topologia

■ Tipo de estrela


■ Tipo de malha


■ Tipo aleatório

Scenário de aplicação

Um sistema MANET é um grupo de dispositivos móveis (ou temporariamente estacionários) que precisam fornecer a capacidade de transmitir voz, dados,e vídeo entre pares arbitrários de dispositivos utilizando os outros como relés para evitar a necessidade de infraestrutura.
Existem muitas técnicas que são empregadas para proporcionar uma capacidade robusta do MANET, incluindo as seguintes:

Autoformação / AutocuraçãoÉ uma característica crucial dos sistemas MANET. Numa rede de malha real, os rádios podem entrar ou sair da rede a qualquer momento.e a rede irá adaptar continuamente a sua topologia à medida que os nós se movem em relação uns aos outrosIsto implica uma arquitetura descentralizada, na medida em que não são necessários rádios centrais de hub para administrar o controlo da rede.e as comunicações continuarão a persistir mesmo quando um ou mais nós são perdidos.

Adaptação do linké a capacidade de cada rádio configurar os seus parâmetros de transmissão de forma óptima (constellação, codificação FEC,e técnicas MIMO) para maximizar a taxa de dados e a robustez das ligações para cada um dos outros rádios com os quais está a comunicarUm rádio particular pode comunicar com outro rádio próximo usando uma taxa de dados superior a 50 Mbps, enquanto usa uma taxa de apenas 2 Mbps para fornecer uma ligação robusta para um rádio muito mais distante.Estas são as taxas de quebra de pacotes, onde o uso de uma explosão de 50 Mbps é muito útil mesmo para um fluxo de dados de taxa muito menor, porque deixa tempo de transmissão livre para outros nós da rede usarem.Ter altas taxas de transmissão de dados potenciais é importante porque menos tempo de transmissão é consumido para os links mais curtos, quanto mais tempo de transmissão restar para usar modulação e codificação mais lentas e muito mais robustas nos links distantes.

Roteamento adaptativoé um mecanismo para determinar quais os potenciais caminhos de retransmissão utilizados quando um fluxo de dados precisa ser enviado entre um determinado par de rádios.Ele precisa apoiar a auto-formação auto-reparação funcionalidade adaptando-se dinamicamente para usar todos os rádios presentes como potenciais relés e ser resistente à perda de rádios de retransmissão- deve também funcionar em conjunto com a adaptação da ligação, porque a determinação da rota óptima para um fluxo de dados requer a consideração de outros dados que estão a fluir através da rede,bem como a capacidade dinâmica de cada ligação da redeEste problema é complexo e requer que todos os rádios compartilhem informações sobre o tráfego de dados que fluem através deles e a capacidade de ligação de cada um para os outros nós vizinhos.Esta partilha de informações deve ser feita de forma inteligente para não consumir demasiado do precioso tráfego da rede disponível.

Rede IP transparentesignifica que qualquer número de computadores padrão,Câmera de vídeo IP ou outros dispositivos podem ser conectados a cada um dos rádios móveis e comunicar através da rede de malha como se todos os dispositivos estivessem em um único escritório com Ethernet com fioPara permitir a maior flexibilidade e facilidade de utilização, o MANET pode ser utilizado em diferentes formas.A melhor opção é que toda a rede MANET apareça como se fosse um único switch de rede de camada 2Isto significa que sem qualquer reconfiguração de endereços IP ou outras configurações,um grupo de dispositivos baseados em IP que trabalham juntos em um simples switch Ethernet pode ser conectado a rádios MANET e retomar as operações com a nova liberdade de mobilidade sem fio.

Tráfego multicastO sistema MANET apresenta um conjunto de desafios únicos.O suporte multicast implementado em switches de camada 2 com fio básico é replicar pacotes multicast que entram em uma porta em todas as outras portasPor exemplo, se uma câmera de vídeo IP está ligada a uma porta que enviaria o seu vídeo usando pacotes marcados como multicast.Então, os computadores ligados a qualquer uma das outras portas do switch podem acessar o fluxo de vídeo sem fioEste método simplista acaba por não funcionar muito bem em uma rede sem fio atuando como um switch de camada 2 porque muitos dispositivos dentro da rede podem não precisar ver um multicast particular,e enviando cegamente o multicast para todos os dispositivos congestionando assim a capacidade limitada da rede sem fio desnecessariamenteOs sistemas MANET mais avançados permitem a otimização manual e/ou automática, limitando a transmissão de multicast apenas aos dispositivos que necessitam de um fluxo multicast específico.

Redes multicanalis an advanced capability of some MANET systems which allows a network to utilize multiple RF channels or even multiple frequency bands within a network while still providing the plug and play functionality of a single Layer 2 switch. A simple example of the usefulness of this might be a scenario where soldiers have radios operating on one frequency while vehicles have radios not only operating on that frequency but also ones in a different bandEsta banda adicional pode ser com antenas de maior potência ou maior ganho para fornecer uma camada de "espinha" de alta velocidade entre os veículos.Qualquer aparelho de rádio de um soldado pode comunicar com qualquer outro aparelho de rádio de um soldado., mas a camada secundária em uma frequência diferente pode reduzir o congestionamento na frequência soldado e aumentar a área coberta pela rede.
Todas estas capacidades de rede MANET combinam-se para proporcionar uma conectividade robusta de alta velocidade semelhante à que é oferecida pela rede 3G/4G de ponta,Mas em cenários operacionais críticos de missão em que a infraestrutura sem fio permanente não está disponível.
