LKAV3624 2 km Conexão de dados de vídeo CAN Controle para escavadeira Backhoe Loader Wheel Loader UGV
Introdução

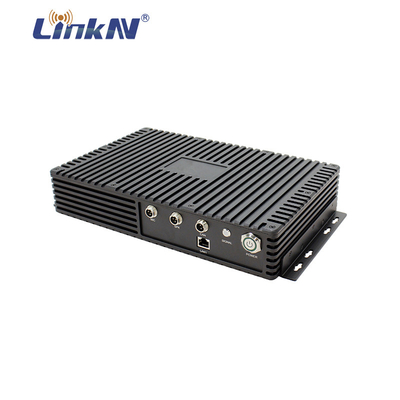

O LKAV-3624 & 3203 é um poderoso sistema de transmissão de vídeo de 8 canais especialmente projetado para aplicações de escavadeiras não tripuladas, carregadoras de retroescavadeiras, carregadoras de rodas e UGV.Possui entrada de vídeo de 8 canais (1080p AHD), CAN para controlo, incorporação de áudio, 2x2W de potência de saída de RF e alcance de transmissão até 2 km NLOS (5-10 km LOS).
Características
■ Frequência ajustável de 580±20MHz
■ Taxa de transferência de dados até 82 Mbps
■ 2x2W de potência de saída de RF
■ Alcance de até 2 km NLOS (5-10 km LOS)
■ O DVR integrado suporta o controlo de aplicações e a comutação de modos
■ Suporta áudio bidirecional
■ Suporte ao controlo CAN
■ Suporta entrada de energia DC 10-30V
■ Com saída HDMI no RX
■ Suporte à encriptação AES
■ Suporte ao GPS
■ Casas robustas de liga de alumínio para aviação
Especificação TX
| Frequência de trabalho |
562-612 MHz |
| Modulação |
BPSK/QPSK/16-QAM/64-QAM/CCK |
| Potência de saída de RF |
36 dBm (2x2W) |
| Largura de banda de RF |
2 M/5 M/10 M/20 MHz/40 MHz |
| Sensibilidade digital |
96 dBm@5MHz BPSK |
| Taxa de dados |
Até 82 Mbps |
| Interface de entrada de vídeo |
Conector de aviação GX12 de 8x 4 pines |
| Interface LAN |
3x RJ45 |
| Formatos de vídeo |
1080p/1080i/720p/720i |
| Codificação de vídeo |
H.264/H.265 |
| Interface de RF |
N F x2 |
| Interface GPS |
SMA F x1 |
| Interface do microfone |
Conector de aviação GX12 de 3 pines |
| Interface do alto-falante |
Conector de aviação GX12 de 3 pines |
| Interface CAN |
Conector de aviação GX12 de 2 pines |
| Criptografia |
AES |
| Tensão de funcionamento |
DC 24V (10-30V) |
| Interface de alimentação |
Conector de aviação de 3 pinos |
| Dimensões |
356x200x62mm (com/sem antena) |
| Peso |
3.45 kg (sem antena) |
| Trabalho temporário. |
-20°C~70°C |
| Consumo de energia |
TBA |
Especificação RX
| Frequência de trabalho |
562-612 MHz |
| Modulação |
BPSK/QPSK/16-QAM/64-QAM/CCK |
| Potência de saída de RF |
36 dBm (2x2W) |
| Largura de banda de RF |
2 M/5 M/10 M/20 MHz/40 MHz |
| Sensibilidade digital |
96 dBm@5MHz BPSK |
| Taxa de dados |
Até 82 Mbps |
| Interface de saída de vídeo |
1x HDMI |
| Interface LAN |
1x RJ45 |
| Formatos de vídeo |
1080p/1080i/720p/720i |
| Decodificação de vídeo |
H.264/H.265 |
| Interface de RF |
N F x2 |
| Interface GPS |
SMA F x1 |
| Interface de microfone PTT |
2x 3,5 mm fone de ouvido |
| Interface CAN |
Conector de aviação GX12 de 2 pines |
| Criptografia |
AES |
| Tensão de funcionamento |
DC 24V (10-30V) |
| Interface de alimentação |
Conector de aviação de 3 pinos |
| Dimensões |
483x300x45mm (com/sem antena) |
| Peso |
3.45 kg (sem antena) |
| Trabalho temporário. |
-20°C~70°C |
| Consumo de energia |
TBA |
Painel frontal TX
1 Interface do microfone
2 Interface do alto-falante
3 Interface CAN
4 Indicador de sinal ️ normalmente vermelho/verde, piscando rapidamente
| Estatuto do indicador |
Força do sinal |
| Ainda verde. |
A ligação é sólida. |
| Flexão vermelho/verde intermitente |
A ligação vai romper. |
| Ainda vermelho. |
Não é possível estabelecer ligação |
| Pedaços vermelhos |
A ligação não é estável. |
| SNR |
Cor do indicador |
Frequência de piscar |
Cor de topologia |
Valor da topologia |
| 0 |
Vermelho |
N/A |
Verde |
0 |
| 1 a 12 |
Pedaços vermelhos |
350 ms |
Verde |
1 a 12 |
| 13 a 25 |
Flexão vermelho/verde |
350 ms |
Verde |
13 a 25 |
| 26-35 |
Flares verdes |
350 ms |
Verde |
26-35 |
| 36 a 70 |
Ainda verde. |
N/A |
Verde |
36 a 70 |
| > 70 |
Pedaços vermelhos |
120 ms |
Verde |
> 70 |
5 Apertar o botão de ligação
6 Interface LAN1 RJ45.
Painel traseiro TX
1 Interface de antenas MESH
2 CH1 Entrada de vídeo 4 pinos GX12, com saída de potência DC 12V.
3 CH2 Entrada de vídeo 4 pinGX12, com saída de potência DC 12V.
4 CH3 Video Input 4 pinGX12, com saída de potência DC 12V.
5 CH4 Entrada de vídeo 4 pinGX12, com saída de potência DC 12V.
6 CH5 Entrada de vídeo 4 pinGX12, com saída de potência DC 12V.
7 CH6 Entrada de vídeo 4 pinGX12, com saída de potência DC 12V.
8 CH7 Entrada de vídeo 4 pinGX12, com saída de potência DC 12V.
9 CH8 Entrada de vídeo 4 pinGX12, com saída de potência DC 12V.
10 Interface de antena GPS SMA F.
11 Interface de entrada de energia ️ conector de aviação de 3 pinos, DC 10-30V.
12 MESH Antenna Interface
13 LAN2 Porta RJ45.
14 LAN3 Porta RJ45.

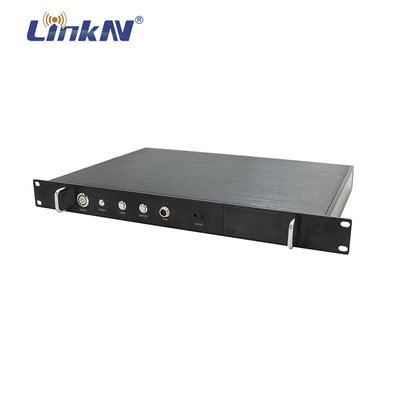

Painel frontal RX
1 Apertar o botão de ligação
2 Indicador de sinal
| Estatuto do indicador |
Força do sinal |
| Ainda verde. |
A ligação é sólida. |
| Flexão vermelho/verde intermitente |
A ligação vai romper. |
| Ainda vermelho. |
Não é possível estabelecer ligação |
| Pedaços vermelhos |
A ligação não é estável. |
| SNR |
Cor do indicador |
Frequência de piscar |
Cor de topologia |
Valor da topologia |
| 0 |
Vermelho |
N/A |
Verde |
0 |
| 1 a 12 |
Pedaços vermelhos |
350 ms |
Verde |
1 a 12 |
| 13 a 25 |
Flexão vermelho/verde |
350 ms |
Verde |
13 a 25 |
| 26-35 |
Flares verdes |
350 ms |
Verde |
26-35 |
| 36 a 70 |
Ainda verde. |
N/A |
Verde |
36 a 70 |
| > 70 |
Pedaços vermelhos |
120 ms |
Verde |
> 70 |
3 Botão de modo Pressar para alternar entre os modos de tela cheia, tela dividida em quatro, tela dividida em oito e tela dividida em nove.
4 Botão de interrupção Pressão para selecionar CAM01, CAM02, CAM03...CAM08.
5 CAN Interface 2 Pin conector de aviação.
6 Interface de intercomunicação para o microfone de cabeça K.
Painel traseiro RX
1 Interface de antenas MESH
2 Interface de antena GPS ‡ SMA F.
3 Interface de saída HDMI.
Portão LAN 4 RJ45.
5 Portão de entrada de energia ¥ conector de aviação de 3 pinos, DC 10-30V.
