LKAV3624&3203 Sistema de transmissão de vídeo sem fio de vídeo UGV de longo alcance com encriptação AES

LKAV3624&3203 Link de dados de vídeo UGV de longo alcance CAN Control Bi-directional Audio AES Encryption

Introdução

O LKAV-3624 & 3203 é um poderoso sistema de transmissão de vídeo de 8 canais especialmente projetado para aplicações de escavadeiras não tripuladas, carregadoras de retroescavadeiras, carregadoras de rodas e UGV.Possui entrada de vídeo de 8 canais (1080p AHD), CAN para controlo, incorporação de áudio, 2x2W de potência de saída de RF e alcance de transmissão até 2 km NLOS (5-10 km LOS).

Características

■ Frequência ajustável de 580±20MHz

■ Taxa de transferência de dados até 82 Mbps

■ 2x2W de potência de saída de RF

■ Alcance de até 2 km NLOS (5-10 km LOS)

■ O DVR integrado suporta o controlo de aplicações e a comutação de modos

■ Suporta áudio bidirecional

■ Suporte ao controlo CAN

■ Suporta entrada de energia DC 10-30V

■ Com saída HDMI no RX

■ Suporte à encriptação AES

■ Suporte ao GPS

■ Casas robustas de liga de alumínio para aviação

Especificação TX

Especificação RX

Painel frontal TX

1 Interface do microfone

2 Interface do alto-falante

3 Interface CAN

4 Indicador de sinal ️ normalmente vermelho/verde, piscando rapidamente

5 Apertar o botão de ligação

6 Interface LAN1 RJ45.

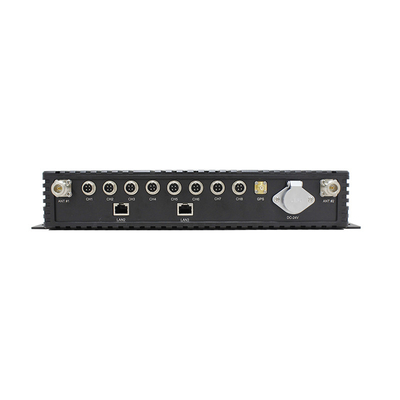

Painel traseiro TX

1 Interface de antenas MESH

2 CH1 Entrada de vídeo 4 pinos GX12, com saída de potência DC 12V.

3 CH2 Entrada de vídeo 4 pinGX12, com saída de potência DC 12V.

4 CH3 Video Input 4 pinGX12, com saída de potência DC 12V.

5 CH4 Entrada de vídeo 4 pinGX12, com saída de potência DC 12V.

6 CH5 Entrada de vídeo 4 pinGX12, com saída de potência DC 12V.

7 CH6 Entrada de vídeo 4 pinGX12, com saída de potência DC 12V.

8 CH7 Entrada de vídeo 4 pinGX12, com saída de potência DC 12V.

9 CH8 Entrada de vídeo 4 pinGX12, com saída de potência DC 12V.

10 Interface de antena GPS SMA F.

11 Interface de entrada de energia ️ conector de aviação de 3 pinos, DC 10-30V.

12 MESH Antenna Interface

13 LAN2 Porta RJ45.

14 LAN3 Porta RJ45.

Painel frontal RX

1 Apertar o botão de ligação

2 Indicador de sinal

3 Botão de modo Pressar para alternar entre os modos de tela cheia, tela dividida em quatro, tela dividida em oito e tela dividida em nove.

4 Botão de interrupção Pressão para selecionar CAM01, CAM02, CAM03...CAM08.

5 CAN Interface 2 Pin conector de aviação.

6 Interface de intercomunicação para o microfone de cabeça K.

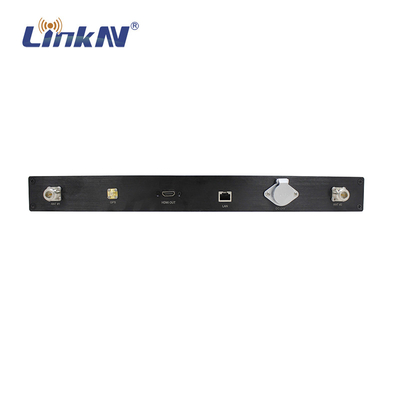

Painel traseiro RX

1 Interface de antenas MESH

2 Interface de antena GPS ‡ SMA F.

3 Interface de saída HDMI.

Portão LAN 4 RJ45.

5 Portão de entrada de energia ¥ conector de aviação de 3 pinos, DC 10-30V.

Aplicação
